Logiciels pour imprimante 3D : types, caractéristiques et utilisations en impression 3D
Pour pouvoir faire une impression 3D, il faut obligatoirement passer par au moins un logiciel, élément central qui aide à transformer une idée en un objet tangible.
Les logiciels d'impression 3D jouent un rôle crucial dans chaque étape du processus, de la conception initiale à la modélisation 3D, en passant par le slicing et la gestion de l'impression.
Les types de logiciels utilisés en impression 3D
Il existe trois types principaux de logiciels utilisés en impression 3D :
Les logiciels de slicing
Les logiciels de suivi de l’impression 3D
A. Logiciels de Modélisation 3D
Qu'est-ce qu'un logiciel de modélisation ?
Un logiciel de modélisation 3D ou logiciel CAO 3D (Conception Assistée par Ordinateur) est une application informatique conçue pour créer des représentations numériques d'objets en trois dimensions, sous format 3D (comme STL, OBJ ou STP , STEP, SVG …).
Dans le contexte de l'impression 3D, ces logiciels permettent de concevoir le modèle initial qui sera ensuite transformé en un objet physique par l’imprimante 3D. Ils sont essentiels pour tout le processus de conception et de fabrication 3D, car ils peuvent vous donner tout le contrôle sur l’apparence finale de votre objet 3D.
Il existe plusieurs types de logiciels de modélisation 3D :
Logiciels de modélisation solide : Principalement utilisés pour des applications d'ingénierie et de conception de produits, ces logiciels permettent de créer des modèles 3D précis et détaillés. Ils se concentrent sur la création de volumes solides, souvent à travers une approche paramétrique qui facilite les modifications et les ajustements.
Exemples : Autodesk Fusion 360, SolidWorks.
Logiciels de modélisation surfacique : Ces outils sont idéaux pour concevoir des formes complexes et organiques, comme celles nécessaires dans l'industrie automobile ou le design de produit. Ils travaillent en manipulant les surfaces d'un modèle.
Exemple : Rhino 3D.
Logiciels de sculpture numérique : Offrent une approche plus artistique de la modélisation 3D, simulant le processus de sculpture sur argile. Ils sont souvent utilisés dans la création de personnages, d'effets spéciaux, ou de modèles pour les jeux vidéo.
Exemple : ZBrush.
Interface et outils des logiciels de modélisation 3D :
L'interface utilisateur des logiciels de modélisation 3D varie selon le programme, mais la plupart partagent des éléments communs :
Zone de travail : L'espace principal où le modèle 3D est visualisé et manipulé. Elle peut être vue sous différents angles pour une meilleure perception de la dimensionnalité de l'objet.
Barre d'outils : Contient des icônes ou des menus pour accéder aux différents outils de modélisation, comme l'ajout de formes primitives (cubes, sphères, cylindres), l'extrusion (étendre une forme dans une dimension), la révolution (créer une forme en tournant un profil autour d'un axe), ou le balayage (étendre une forme le long d'un chemin).
Panneau de propriétés : Affiche les informations détaillées sur l'objet sélectionné, comme ses dimensions, sa position, et ses paramètres de matériau. Il permet également d'ajuster précisément ces propriétés.
Outils de navigation : Permettent de déplacer, zoomer et faire pivoter la vue de la zone de travail pour examiner le modèle sous tous les angles.
Processus simplifié de la modélisation 3D :
La création d'un modèle 3D dans un logiciel de modélisation est un processus intuitif qui débute généralement avec la sélection et le positionnement de formes géométriques simples, appelées formes primitives, dans l'espace de travail virtuel. Ces formes de base incluent des cubes, sphères, cylindres, et autres formes géométriques, qui servent de blocs de construction initiaux pour votre conception.
Une fois ces formes primitives ajoutées à votre projet, vous pouvez commencer à les modifier pour sculpter votre modèle final. Par exemple, en utilisant l'outil d'extrusion, vous pouvez sélectionner une face spécifique d'un cube et la tirer vers l'extérieur ou vers l'intérieur, transformant ainsi le cube initial en un rectangle ou un autre polyèdre complexe. Cette technique d'extrusion est fondamentale dans la modélisation 3D, car elle permet de créer rapidement des structures et des formes variées à partir de simples formes de départ.
En outre, les logiciels de modélisation solide, tels que Autodesk Fusion 360 ou SolidWorks, enrichissent ce processus avec l'utilisation de contraintes et de paramètres. Ces outils avancés permettent de définir des relations précises entre différentes parties du modèle. Par exemple, vous pouvez spécifier que deux arêtes doivent toujours rester perpendiculaires, ou que deux surfaces doivent maintenir une distance constante l'une de l'autre, quelles que soient les modifications apportées ailleurs dans le modèle. Ces contraintes assurent que votre design reste cohérent et modifiable, permettant des ajustements et des optimisations sans avoir à redessiner entièrement le modèle à chaque modification.
Exemples d’utilisation de logiciels CAO :
Autodesk Fusion 360 : Fusion 360 est largement utilisé dans l'ingénierie mécanique pour sa capacité à créer des modèles paramétriques solides, facilitant la conception de pièces complexes et l'assemblage. Il offre également des fonctionnalités avancées comme la simulation, le rendu, et même la programmation CNC.
SolidWorks : Un pilier dans le domaine de la conception de produits et l'ingénierie mécanique, SolidWorks est réputé pour son interface utilisateur intuitive et ses outils de modélisation puissants, qui permettent de créer des modèles précis adaptés à la fabrication.
Blender : Bien que souvent associé à l'animation et au rendu, Blender est également un outil compétent pour la modélisation 3D, offrant une grande flexibilité pour créer des designs organiques et complexes avec ses outils de sculpture numérique.

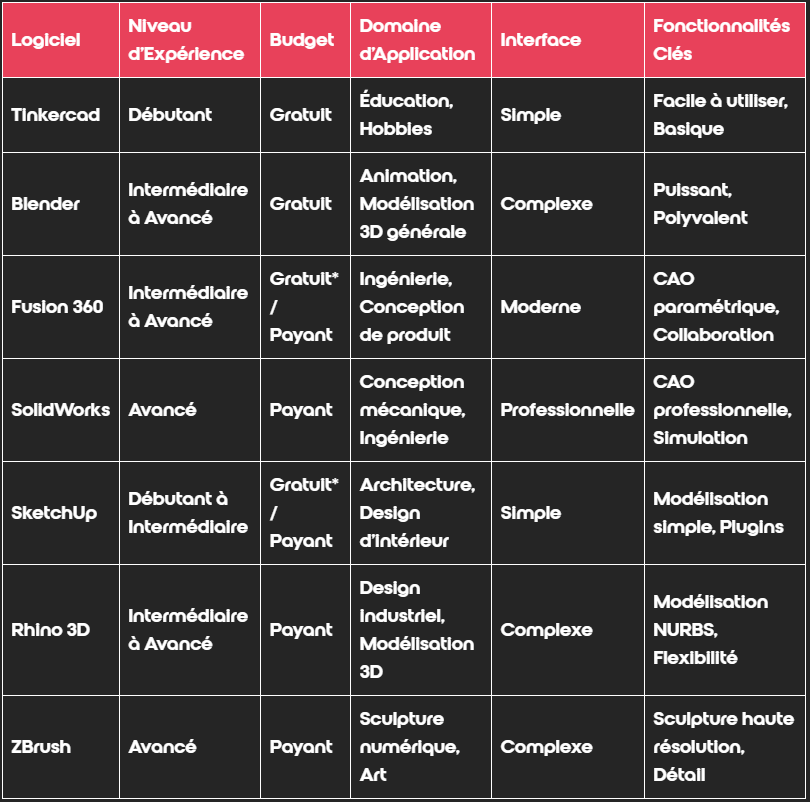

Voici un tableau comparatif des logiciels CAO pour vous donner une vue globale et vous aider à choisir :
Pour en savoir plus sur les logiciels CAO 3D, vous pouvez suivre nos formations.
B. Logiciels de Slicing
Qu'est-ce qu'un slicer ?
Un slicer est un logiciel clé dans le processus d'impression 3D, transformant les modèles 3D en instructions spécifiques pour l'imprimante. Il découpe (slice) virtuellement le modèle en de nombreuses couches horizontales et génère le fichier G-code, le langage que l'imprimante utilise pour créer l'objet couche par couche. Cette étape est cruciale pour la traduction précise de la conception numérique en un objet physique.
Bien que tous les slicers accomplissent la même tâche fondamentale, ils peuvent varier en termes de fonctionnalités et de spécialisation :
Slicers Généralistes : Conçus pour être compatibles avec une large gamme d'imprimantes 3D, offrant une interface utilisateur intuitive et des réglages prédéfinis pour faciliter le processus pour les débutants.
Ex : Cura : Compatible avec de nombreuses marques d'imprimantes comme Ultimaker, Creality, Anycubic.
Slicers Spécialisés : Optimisés pour certaines marques ou modèles d'imprimantes 3D, ces slicers peuvent offrir des fonctionnalités avancées et des réglages finement ajustés pour maximiser les performances et la qualité d'impression spécifiques à l'équipement.

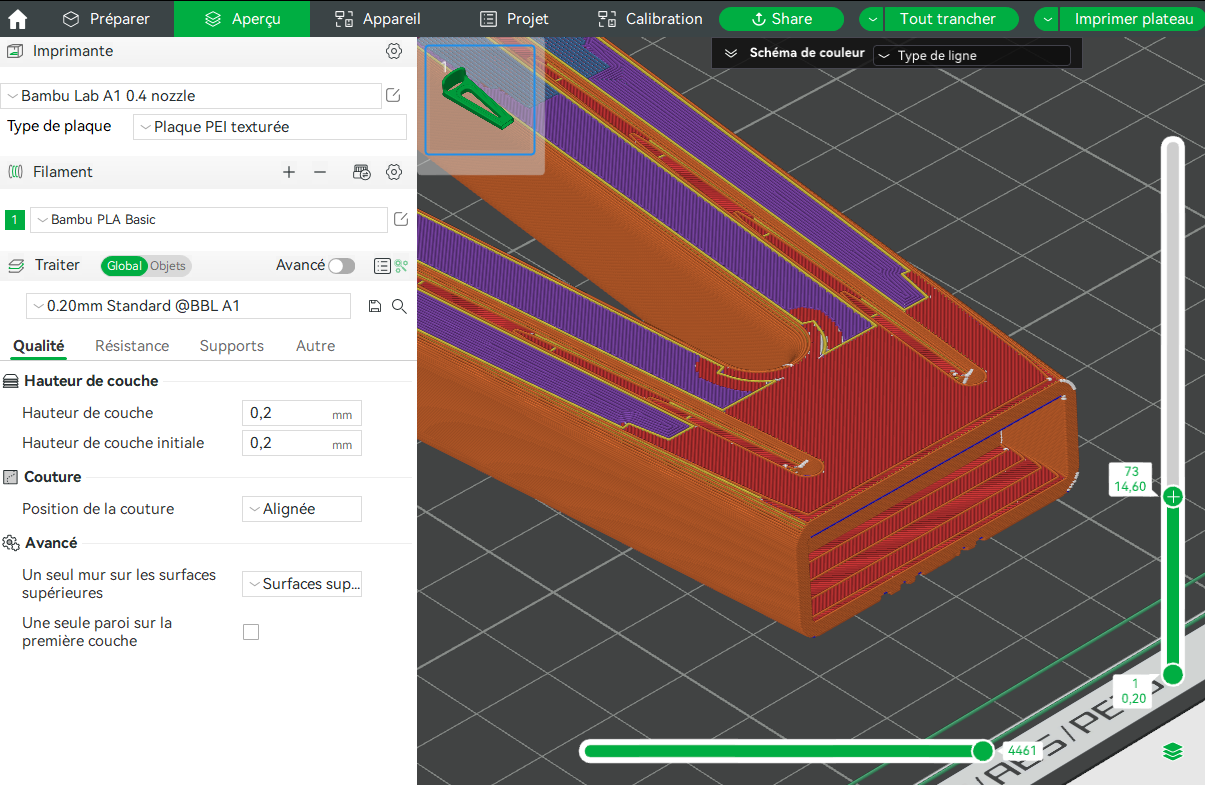

Ex : Bambu studio pour les imprimantes Bambu lab
Pour les logiciels de slicing, plusieurs principes fondamentaux guident la préparation de vos modèles 3D pour l'impression. Ces principes sont cruciaux, que vous soyez un débutant cherchant à comprendre les bases ou un professionnel visant à peaufiner vos connaissances :
Réglage de l'Épaisseur de Couche : C'est le paramètre qui définit la hauteur de chaque strate de votre impression. Opter pour des couches fines améliore non seulement la précision des détails et la douceur des surfaces, mais requiert également plus de temps pour l'impression.
Configuration du Remplissage : Ici, on parle de l'intérieur de votre objet, de sa densité. Moduler ce paramètre vous permet de décider si votre pièce sera légère et économique en matériau ou dense et robuste. C'est une considération essentielle pour la fonctionnalité et le coût de votre impression.
Placement des Supports : Ces structures provisoires sont vos alliés pour imprimer les parties en saillie sans déformation. Elles soutiennent les éléments délicats pendant l'impression, assurant la fidélité de la forme finale à votre conception initiale.
Optimisation de la Vitesse d'Impression : Trouver le juste milieu entre vitesse et qualité est essentiel. Une impression rapide peut être séduisante mais risque de compromettre la finition de votre objet.

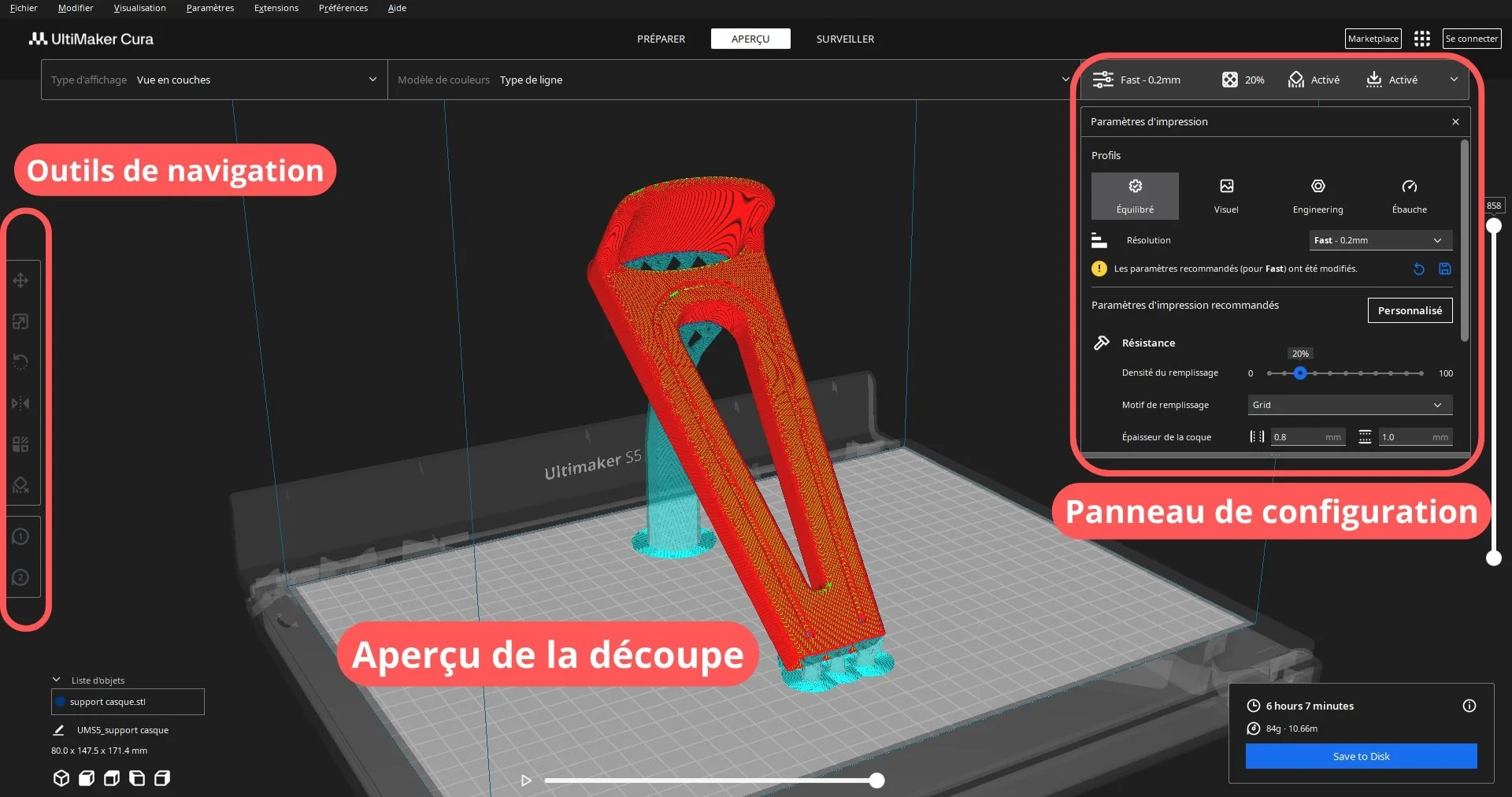

Interface et outils des logiciels de slicing :
L'interface d'un slicer typique est conçue pour simplifier la préparation de votre modèle pour l'impression 3D. Voici les éléments clés que vous trouverez dans la plupart des slicers :
Outils de navigation : Permettent de déplacer, zoomer et faire pivoter la vue de la zone de travail pour examiner le modèle sous tous les angles.
Panneau de configuration : Ici, vous pouvez ajuster les paramètres d'impression tels que l'épaisseur de couche, le pourcentage de remplissage, la température du filament, et la vitesse d'impression. Ces réglages influencent directement la qualité, la résistance, et le temps d'impression de l'objet.
Générateur de supports : Un outil pour créer automatiquement des structures de support pour les parties en surplomb du modèle, essentielles pour maintenir la forme pendant l'impression.
Aperçu de la découpe : Après le slicing, cette fonction affiche une prévisualisation couche par couche de l'impression, vous permettant de vérifier le trajet que la tête d'impression suivra et d'apporter des ajustements si nécessaire.
Exemples d’utilisation de slicers :

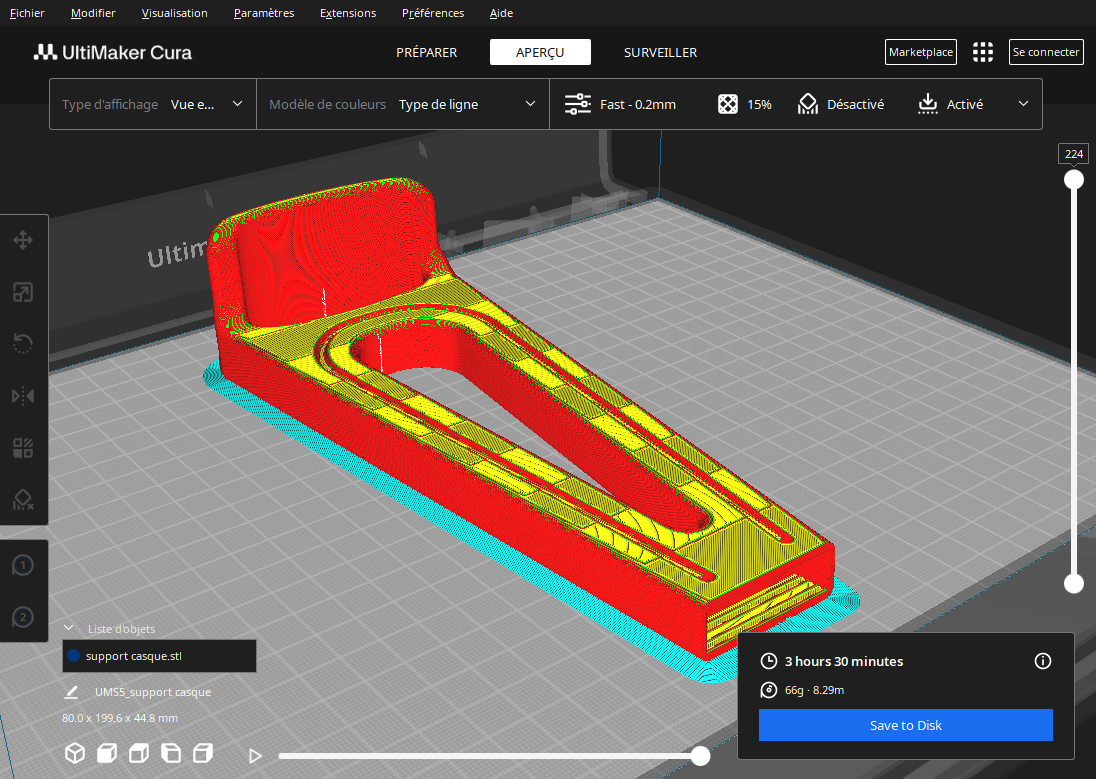

Ultimaker Cura : Cura est apprécié pour son interface conviviale et ses puissantes fonctionnalités, adaptées aussi bien aux débutants qu'aux utilisateurs expérimentés. Il propose un large éventail de réglages personnalisables et une prévisualisation détaillée de l'impression.
Simplify3D : Offre un contrôle exceptionnel sur le processus de slicing, avec des options avancées pour la gestion des supports, les séquences d'impression, et les réglages minutieux de chaque aspect de l'impression. C'est un choix populaire pour les professionnels cherchant une optimisation poussée.
PrusaSlicer : Propose des fonctionnalités avancées comme la découpe de modèles et le réglage dynamique des paramètres d'impression, avec une interface conviviale. Bien qu'initialement conçu pour les imprimantes Prusa, il est également compatible avec d'autres marques.

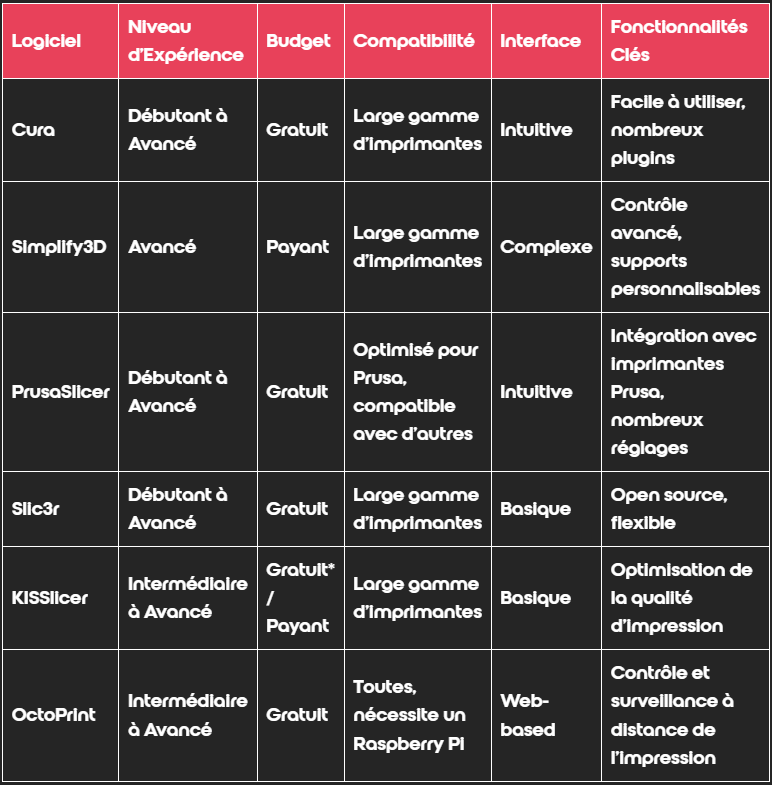

Voici un tableau comparatif des logiciels slicers pour vous donner une vue globale et vous aider à choisir :
Pour en savoir plus sur les logiciels slicers, vous pouvez suivre nos formations.
En plus de ces critères voici des conseils pour le choix, selon votre technologie d'impression :
FDM (Fused Deposition Modeling)
Cura et PrusaSlicer : Excellents pour les débutants et avancés utilisant des imprimantes FDM. Ils offrent une interface intuitive et de nombreux réglages personnalisables pour optimiser l'impression.
Simplify3D : Fournit un contrôle avancé sur les supports, parfait pour des modèles complexes nécessitant une structure de support sophistiquée.
SLA (Stereolithography)
Formlabs PreForm : Conçu pour les imprimantes Formlabs, ce logiciel optimise les orientations de modèles et génère automatiquement des structures de support pour la technologie SLA.
ChiTuBox : Populaire parmi les utilisateurs d'imprimantes SLA/DLP de différentes marques, offrant une flexibilité dans la préparation des fichiers pour l'impression.
C. Logiciels de surveillance et contrôle de l'impression
Pour la surveillance et le contrôle de l'impression 3D. Nous pouvons nous servir de certains slicers qui possèdent cette fonction ou de logiciels dédiés à celle-ci.
lls offrent une visibilité en temps réel et une gestion à distance du processus d'impression. Ces fonctionnalités permettent non seulement de garantir la qualité de l'impression mais aussi d'intervenir proactivement en cas de problème.
Logiciels de Slicing avec Surveillance Intégrée :
Des slicers comme Ultimaker Cura et PrusaSlicer intègrent souvent des fonctionnalités de surveillance en direct. Voici comment vous pouvez les utiliser :
Interface de Surveillance en Direct : Après avoir préparé votre modèle et lancé l'impression, le slicer peut afficher une interface de surveillance qui montre la progression de l'impression, incluant des informations sur la température de l'extrudeuse, du lit chauffant, et la vitesse d'impression. Cela nécessite généralement que votre imprimante 3D soit connectée à votre ordinateur ou à un réseau auquel votre ordinateur a également accès.
Contrôle à Distance : Certains slicers permettent de contrôler l'imprimante 3D à distance via une application ou une interface web. Par exemple, avec PrusaSlicer, vous pouvez mettre en pause, reprendre ou annuler vos impressions à partir de Prusa Connect, à condition que votre imprimante soit connectée à Internet.
Les logiciels dédiés au suivi d’impression
Les logiciels dédiés à l'impression 3D, en plus de vous permettre de surveiller les impressions en temps réel, offrent des ajustements en direct des paramètres tels que température et vitesse, une détection d'anomalies avec notifications pour une intervention rapide, et génèrent des rapports post-impression pour optimiser les futurs projets.
OctoPrint : Un des exemples les plus populaires, c’est une application web open-source qui s'exécute sur un Raspberry Pi. Elle offre une surveillance complète et des capacités de contrôle pour une large gamme d'imprimantes 3D via une interface web accessible depuis n'importe quel appareil connecté au réseau.
AstroPrint : Une autre plateforme basée sur le cloud qui simplifie le processus d'impression 3D. Elle permet la gestion à distance, la surveillance et le slicing des modèles 3D, offrant une interface utilisateur conviviale adaptée aussi bien aux débutants qu'aux utilisateurs expérimentés.
En plus de ces 3 types de logiciels principaux (modélisation 3D, slicing, et surveillance/contrôle de l'impression), le processus d'impression 3D peut également impliquer des logiciels pour la réparation de fichiers 3D, la gestion de fermes d'imprimantes, l'analyse et la simulation, ainsi que la génération de supports.
2. Tendances et Innovations
L'industrie de l'impression 3D évolue constamment, avec des avancées technologiques significatives qui transforment la façon dont les objets sont conçus, optimisés et imprimés. Voici un aperçu des dernières tendances et innovations dans les logiciels d'impression 3D et leur impact potentiel sur l'industrie :
Intelligence Artificielle et Apprentissage Automatique
Optimisation Automatisée : L'intégration de l'IA dans les logiciels de slicing et de modélisation permet l'optimisation automatique des paramètres d'impression et la conception de supports, réduisant le temps de préparation et améliorant la qualité des impressions.
Détection des Anomalies : L'IA peut analyser les données en temps réel pour détecter et corriger les anomalies pendant l'impression, réduisant les taux d'échec et augmentant l'efficacité.
Simulation Avancée
Prévision des Déformations : Des logiciels capables de simuler le comportement du matériau pendant l'impression peuvent aider à prévoir et à compenser les déformations, garantissant que les dimensions finales du produit sont précises.
Analyse de Flux de Matériau : La simulation avancée du flux de matériau aide à optimiser la qualité de surface et la résistance des pièces imprimées, en ajustant les paramètres d'impression en fonction des résultats simulés.
Collaboration et Cloud Computing
Plateformes Basées sur le Cloud : La migration vers des solutions basées sur le cloud facilite la collaboration entre les équipes, l'accès à distance aux projets d'impression 3D et la gestion de ferme d'imprimantes depuis n'importe quel appareil connecté.
Partage et Stockage de Fichiers : Les plateformes cloud offrent également des solutions pour le partage sécurisé et le stockage de modèles 3D, améliorant la gestion des actifs numériques et la réutilisation des designs.
Personnalisation de Masse
Logiciels de Conception Paramétrique : Les outils permettant la conception paramétrique facilitent la personnalisation de masse, où les utilisateurs peuvent ajuster facilement les dimensions et les caractéristiques des produits sans avoir besoin de redessiner les modèles depuis zéro.
Durabilité et Éco-conception
Optimisation du Matériau : De nouveaux logiciels aident à réduire la quantité de matériau utilisé en optimisant les structures de remplissage et en proposant des designs plus économes, contribuant ainsi à la durabilité et à la réduction des déchets.
Interface Utilisateur et Expérience Améliorée
Guides et Tutoriels Intégrés : Pour rendre l'impression 3D plus accessible, les logiciels intègrent de plus en plus de guides interactifs et de tutoriels, améliorant l'expérience utilisateur pour les débutants.
Le choix judicieux du logiciel adapté aux besoins spécifiques de chaque projet d'impression 3D est fondamental pour exploiter pleinement les capacités de cette technologie révolutionnaire. Que ce soit à travers la modélisation, le slicing, ou la surveillance des impressions, chaque logiciel offre des fonctionnalités uniques qui peuvent significativement influencer le résultat final.
